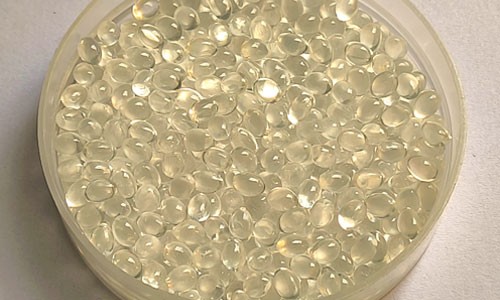

EVA热熔胶的成分，EVA热熔胶是- -种不需要溶剂、不含水分的固体可熔性聚合物，在常温下为固体，加热熔融到一定温度时成为能流动的、有一定黏性的液体黏结剂。

熔融后的EVA热熔胶：其胶体为浅棕色半透明或本白色(加入钛白粉)的黏结材料,EVA热熔胶是由基本树脂、增黏剂、黏度调节剂和抗氧剂等组成。

1.基本树脂EVA热熔胶的基本树脂一- -EVA 树脂是乙烯和醋酸乙烯在高温、高压下共聚而成的，EVA树脂是制作热熔胶的主要成分，配制时根据所需配比，-般占热熔胶的40%~60%。基本树脂的比例决定了热熔胶的基本性能，如胶的黏结能力、熔融温度及助剂的选择与配制等，都随基本树脂的比例不同而定，因此装订所用的EVA热熔胶应根据被黏物的需要恰当地选择乙 烯与醋酸乙烯的比例，选择具有- -定柔软性、弹性、黏着力、变形小等的品种来进行调配。

2.增黏剂

增黏剂是EVA热熔胶的主要助剂之一，如果仅靠基本树脂,其只有在- -定温度下熔融时才具有黏结力，一旦温度下降，就会黏结不牢固，甚至失去黏结能力，难以对纸张进行润湿和渗透，无法达到理想的黏结效果。加入一些与基本树脂能够共熔的物质，目的在于增加其黏结性能，这就需要掺入增黏剂。在EVA热熔胶中加入适量的增黏剂还可以提高胶体的流动性，以增强胶体对被黏物的润湿和渗透能力，改善黏结强度，满足书籍本册对黏结强度的需要。增黏剂一般选用松香类物质和萜烯树脂等，比例一般在15%~20%之间。

3.黏度调节剂

黏度调节剂也是EVA热熔胶的主要助剂之一，其作用是降低熔融黏度，增加流动性、润湿性，调节凝固速度，以达到快速黏结牢固的目的。

4.抗氧剂胶体在熔融时会因温度偏高发生氧化分解，加入适量的抗氧剂可以防止EVA热熔胶的过早老化。

5.抗寒与抗热剂

EVA热熔胶是- -种热塑性黏结材料，在使用时对工作环境的要求严格。加入抗寒剂可以防止冬天气温低时造成的胶体开放时间和固化时间提前。

EVA热熔胶的特点

1.固化快、易保管EVA热熔胶在常温下为固体，加热熔融到一定温度时成为液体的黏结剂，胶体脱离加热装置冷却到熔点以下，又迅速变成固体(硬化后恢复成为原来的固体胶块)。由于胶体熔点较高(→般在80C左右)，常温下均是块状，包装简便且易保管存放。

2.公害低、黏着力强EVA热熔胶在熔融成液体时有轻微的味道，- -般设备均配有吸收气味的装置，因此对人体无损害:又因这种胶熔点较高，不会出现胶体流失而造成环境污染。EVA热熔胶的胶层涂布后 既有一-定的柔韧性，又有一定的硬度。

3.有再黏性能涂抹在被黏物上的EVA热熔胶的胶层，固化或冷却硬化后，加热到熔点以上还可以软化，并随胶温的升高而成为液体状胶体，恢复再黏性。

4.使用方便使用EVA热熔胶时，只要将胶块放入容器内浴热熔融，使其成为所需黏度的液态胶黏剂即可。
